Att förstå symboler på ritningar sparar både tid och pengar i ett bygg- eller renoveringsprojekt. De visar inte bara var väggar, dörrar och fönster finns, utan också hur nivåer, installationer och utrymmen hänger ihop. I den här genomgången går jag igenom hur du läser ritningar i praktiken, vilka tecken som återkommer oftast och var det är klokt att stanna upp innan du börjar bygga.
Det här behöver du kontrollera först
- Teckenförklaringen och ritningstypen avgör hur symbolerna ska läsas.
- Planritningen visar läget uppifrån, sektionsritningen visar höjder och snitt, och fasaden visar utsidan.
- I renoveringar är dörrar, fönster, trappor, våtrum och installationer de punkter som oftast blir fel om de misstolkas.
- Skala 1:100 och 1:400 är vanliga i bygglovshandlingar, så mät aldrig på chans.
- Om något påverkar bärande konstruktion, brandväg eller tillgänglighet ska du dubbelkontrollera innan jobbet startar.
Så läser jag en ritning innan jag tittar på en enda symbol
Jag börjar alltid med tre saker: ritningstyp, skala och teckenförklaring. Stockholms stad påminner till exempel om att planritningen ska visa dörrar, fönster, trappor och fasta delar i skala 1:100, medan SIS beskriver i Bygghandlingar 90 att symboler och beteckningar ska tolkas konsekvent mellan ritningar. Det är viktigt, eftersom samma grafiska markering kan betyda olika saker beroende på om du läser en arkitektritning, en konstruktionsritning eller en installationsritning.
Teckenförklaringen går alltid först. Om den saknas, är otydlig eller uppenbart gammal ska du inte gissa. Det är där mycket av precisionen sitter: en tunn linje kan vara inredning, en tjock linje kan vara skärande vägg, och streckade linjer används ofta för sådant som ligger dolt eller ovanför snittnivån.
Jag brukar också titta på om ritningen har ritningsnummer, datum och revisionsbeteckning. En ritning utan tydlig version kan se korrekt ut men ändå vara fel underlag. När den grunden sitter blir det mycket lättare att läsa själva symbolerna i planritningen.

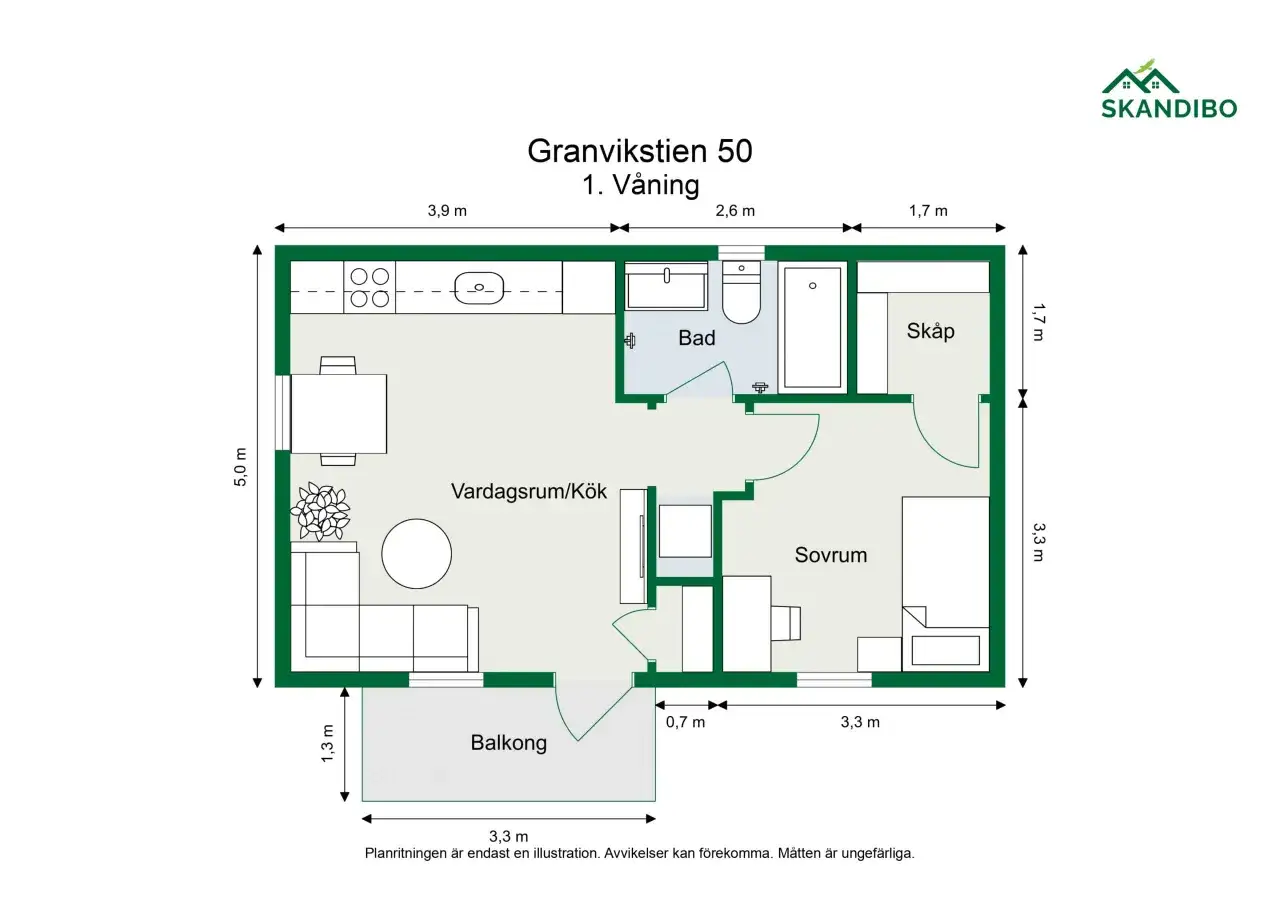

De vanligaste symbolerna i planritningar
Det här är de markeringar jag oftast möter i bostadsprojekt. Exakt utseende kan variera något mellan kontor och discipliner, men funktionen är densamma: att visa läge, riktning och samband.
| Symbol eller markering | Vad den brukar betyda | Varför den spelar roll vid renovering |
|---|---|---|
| Kraftig vägglinje | Ofta en skuren eller bärande vägg, eller en vägg som ritningen vill lyfta fram | Avgör om en öppning kan göras, eller om konstruktionen måste kontrolleras först |
| Dörrblad med svängradie | Visar öppningsriktning och hur mycket dörren tar i anspråk | Påverkar möblering, gångstråk och om två dörrar krockar med varandra |
| Fönsteröppning | Markerar placering och bredd på fönsterpartiet | Viktigt vid fasadändringar, ljusinsläpp och när du flyttar öppningar |
| Trappa med pil | Visar riktning upp eller ner, ibland också antal steg eller vilplan | Avgör hur nivåskillnader fungerar i vardagen och om tillgängligheten blir rimlig |
| Snittlinje med beteckning, till exempel A-A | Visar var byggnaden är genomskuren i en sektionsritning | Hjälper dig hitta rätt snitt när du vill kontrollera höjder och nivåer |
| Norrpil | Visar väderstreck och orientering | Viktigt när du vill förstå ljus, fasader och placering på tomten |
| Måttlinjer | Visar längder, bredder och avstånd | Det är här du ser om en lösning faktiskt ryms i rummet |
| Markering för golvbrunn eller våtrumsdetalj | Visar var avlopp, fall eller andra våtrumsdetaljer ligger | Avgörande i badrum, tvättstuga och andra ytor där tätskikt och fall måste fungera |
Det som oftast ställer till det är inte själva dörrsymbolen, utan att man missar öppningsradien eller glömmer att en vägg kan vara bärande. Därför läser jag alltid symbolen tillsammans med mått, linjetjocklek och textnoter, inte som en lös detalj.
Sektionsritning och fasad visar det planritningen döljer
Planritningen säger var saker finns. Sektionsritningen säger hur de sitter ihop på höjden. Det låter enkelt, men det är just här många renoveringar blir fel. En lösning kan se perfekt ut uppifrån och ändå fallera när du tittar på takhöjd, bjälklag, marknivå eller trösklar.
I sektionsritningen letar jag särskilt efter nivåskillnader, takvinkel och byggnadens möte med marken. Det är också här du ser om en tillbyggnad hamnar högre eller lägre än den befintliga delen, om en entré får en rimlig tröskellösning och om det finns plats för installationer ovan undertak eller i golvuppbyggnad.
- Kontrollera färdiga golvnivåer och tröskelhöjder.
- Se om takhöjden räcker efter isolering, bjälklag och eventuella installationer.
- Läs takvinkeln om du planerar vind, loft eller tillbyggnad.
- Jämför sektionsritningen med fasaden så att öppningar och höjder faktiskt stämmer.
Fasadritningen är särskilt viktig när du ändrar fönster, dörrar eller byggnadens uttryck. Den visar inte bara utseendet, utan också hur öppningar, sockel, takfot och eventuella tillbyggnader förhåller sig till varandra. När du kan läsa höjderna blir det också lättare att förstå installationsritningar, där varje punkt ofta har ett tekniskt syfte.
Installationer har egna symboler och kräver egen läsning
Det är vanligt att människor läser arkitektritningen noggrant men nästan ignorerar installationerna. Det är ett misstag. I praktiken är det ofta VVS, el och ventilation som avgör om en renovering blir smidig eller dyr.
VVS
VVS-symboler handlar ofta om flöde och placering: rör, avstängningar, golvbrunn, radiatorer, ventiler och ibland temperaturzoner. Vid badrumsrenovering är jag extra noga med att kontrollera att duschzon, fall mot golvbrunn och rördragning går ihop, eftersom en symbol som ser liten ut på papperet kan styra hela golvuppbyggnaden.
- Se var golvbrunnen ligger i förhållande till dusch och fall.
- Kontrollera om rör måste flyttas genom väggar eller golv som inte lämpar sig för det.
- Leta efter teckenförklaring för dolda rör, avstängningar och servisdragning.
El
Elsymboler visar vanligtvis uttag, brytare, armaturpunkter och ibland gruppindelning. När en vägg flyttas eller ett kök byggs om blir det snabbt tydligt varför det här inte är "bara" små symboler: de styr var du faktiskt kan använda rummet utan provisorier och skarvsladdar.
Jag brukar alltid kontrollera om ett nytt rumsupplägg kräver fler uttag, ny belysningspunkt eller justerad placering av dimmer och strömbrytare. Det är lätt att missa på ritningen, men väldigt svårt att leva med i vardagen.
Läs också: Varmvattenberedare pris - Vad kostar ett byte egentligen?
Ventilation och brand

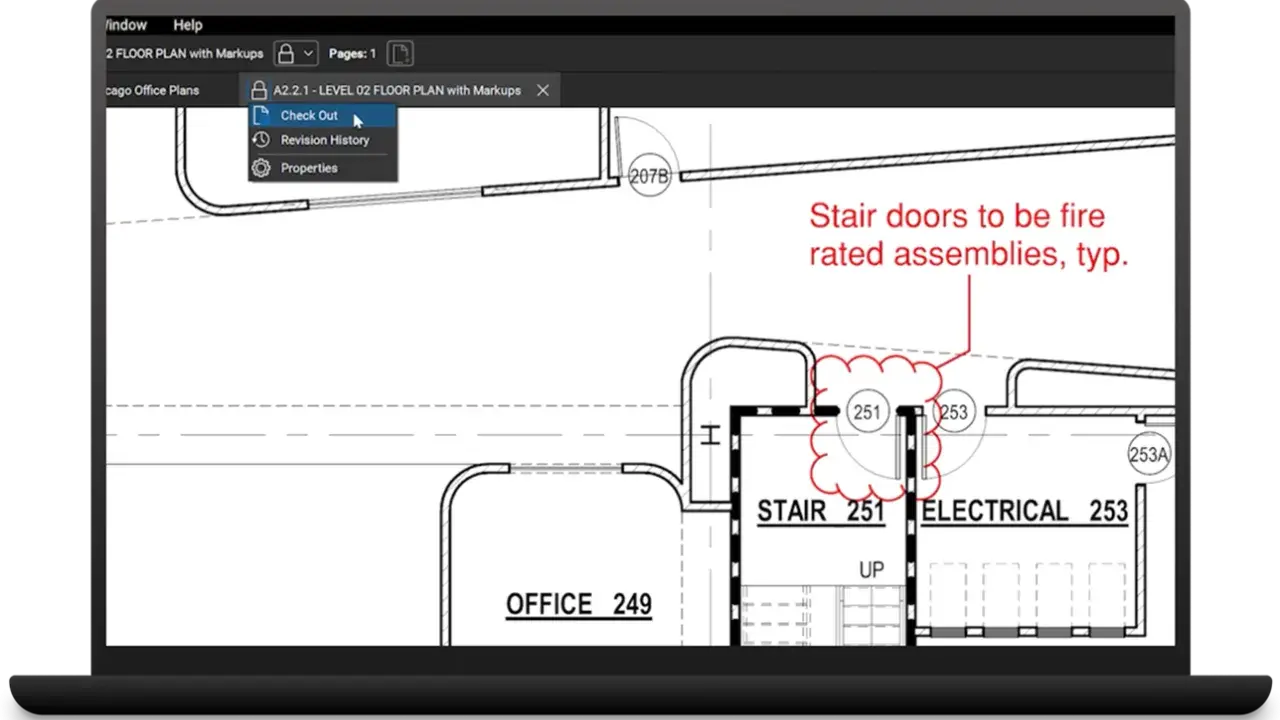

Ventilationssymboler visar kanaler, don och aggregat. Brandrelaterade markeringar visar brandcellsgränser, utrymningsvägar och ibland kompletterande markeringar för orientering. Om en öppning eller kanal passerar fel zon kan hela lösningen behöva göras om, så här är det klokt att vara mer försiktig än optimistisk.
Om du ändrar en dörr, flyttar en schaktvägg eller bygger om ett våtrum är det inte bara en formfråga. Då kan symbolerna styra sådant som ljud, brand och luftflöde. När dessa system är klara blir det också lättare att undvika de vanligaste misstagen i renovering.
De vanligaste misstagen när man renoverar efter ritning
Det är sällan en enda symbol som skapar problem. Det är kombinationen av slarv, antaganden och för många ritningar på samma gång. Jag ser särskilt fem misstag återkomma.
| Misstag | Vad det leder till | Vad jag gör i stället |
|---|---|---|
| Man läser bara planritningen | Höjder, lutningar och anslutningar mot marken missas | Jämför alltid med sektionsritningen och kontrollera nivåerna |
| Man antar att samma symbol betyder samma sak överallt | Fel tolkning mellan arkitekt, VVS och el | Leta efter teckenförklaringen för varje handling |
| Skalan glöms bort | Öppningar och avstånd bedöms på känsla i stället för mått | Använd angivna mått eller skalstock, inte ögonmått |
| Revisionen missas | Du bygger efter en gammal version | Kontrollera datum och ritningsnummer innan beställning |
| Fast inredning läses som lös möblering | Rummet kan verka större eller mer tillgängligt än det är | Utgå från allt som är inritat, inte bara det som känns relevant |
Det här är också skälet till att jag alltid vill se ritningen i sitt sammanhang. En ensam symbol säger väldigt lite, men flera ritningar tillsammans berättar hur projektet faktiskt kommer att fungera.
När ritningen ska bli verklighet behöver du mer än ett snabbt ögonkast
Om jag ska koka ned allt till en enkel arbetsordning blir den här: börja med ritningstypen, läs teckenförklaringen, kontrollera skalan, jämför ritningsnummer och datum, och först därefter tolkar du symbolerna. Det är ett tråkigt sätt att läsa på om man är otålig, men ett mycket billigare sätt att undvika fel.
- Be om förklaring om en symbol saknas i teckenförklaringen.
- Jämför alltid plan, sektion och fasad innan du bestämmer dig.
- Låt entreprenören eller projektören bekräfta oklara markeringar skriftligt.
- Var extra försiktig med bärande väggar, våtrum, brandvägar och tillgänglighet.
- Utgå från den senaste versionen, inte från den ritning som råkar ligga överst i högen.
I min erfarenhet är det just här många sparar mest pengar: inte genom att hitta en "smart genväg", utan genom att förstå vad ritningen faktiskt säger innan första hålet borras. När skala, teckenförklaring och revisionsdatum hänger ihop blir ritningen ett beslutsunderlag som går att lita på, och då blir byggandet både lugnare och bättre.
