När en renovering börjar på papper kan en liten båge, linje eller bokstav säga mer än en hel sida beskrivning. Jag går igenom hur du tolkar planritningens vanligaste symboler för väggar, dörrar, fönster, kök, badrum och installationer, samt hur skala och måttsättning påverkar beslut om bygglov och ombyggnad.
Det viktigaste att kunna utläsa direkt
- Teckenförklaringen visar vad symbolerna betyder i just den ritningen.
- Dörrens båge visar normalt åt vilket håll dörrbladet öppnas.
- Skala 1:100 innebär att 1 centimeter på ritningen motsvarar 1 meter i verkligheten.
- Linjetjocklek kan ge en ledtråd om väggens uppbyggnad, men bevisar inte att en vägg är bärande.
- K och F brukar markera kyl och frys, medan exempelvis DM och TM ofta betyder diskmaskin och tvättmaskin.
- Kommunens krav avgör vilka ritningar och uppgifter som behövs vid en bygglovsansökan.
Börja med ritningens eget språk
En planritning är en vy uppifrån, vanligtvis genom byggnaden på ungefär en meters höjd. Den visar planlösningen, rummens funktioner, placeringen av dörrar och fönster samt ofta fast inredning. Det är alltså inte en exakt bild av hur rummet ser ut i ögonhöjd, utan en teknisk översikt som hjälper dig att förstå hur bostaden hänger ihop.
Jag börjar alltid med teckenförklaringen. Symboler är ofta lika mellan olika ritningar, men de är inte helt universella. En arkitekt kan använda en viss markering för en installation, medan en kommun eller entreprenör använder en annan. Saknas teckenförklaring bör du därför vara försiktig med att tolka små detaljer på egen hand.
Fyra saker att lokalisera först
- Skalan, exempelvis 1:50 eller 1:100.
- Norrpilen, som visar byggnadens orientering.
- Ritningshuvudet, där fastighet, datum, ritningsnummer och version brukar stå.
- Teckenförklaringen, där förkortningar och särskilda symboler förklaras.
Vid en vanlig bygglovsritning för ett enbostadshus används ofta skala 1:100. Situationsplanen har däremot ofta en mindre skala, till exempel 1:400 eller 1:500, eftersom den ska visa huset i relation till tomt och gränser.
Väggar, dörrar och fönster har olika signaler
De tydligaste symbolerna finns i byggnadens skal. Genom att läsa linjerna från utsidan och inåt ser du först ytterväggarna, därefter innerväggar och till sist öppningar och snickerier. Här är de vanligaste markeringarna.
| Markering | Vanlig betydelse | Det du bör kontrollera |
|---|---|---|
| Tjock dubbel linje | Yttervägg eller kraftigare väggkonstruktion | Om väggen är bärande framgår säkrare av konstruktionsunderlag. |
| Tunnare vägglinje | Innervägg, ofta lättvägg | Även en tunn vägg kan innehålla el, vatten eller ventilation. |
| Dörrblad med båge | Vanlig slagdörr och dess öppningsriktning | Kontrollera fri passage och om dörren krockar med inredning. |
| Parallella linjer i öppningen | Skjutdörr eller skjutparti | Se hur mycket väggutrymme som krävs när dörren öppnas. |
| Linjer tvärs över väggen | Fönster eller glasparti | Kontrollera storlek, bröstningshöjd och om fönstret är öppningsbart. |
| Pilar och stegmarkeringar | Trappa och riktning uppåt | Riktningen kan vara avgörande för passage, säkerhet och takhöjd. |

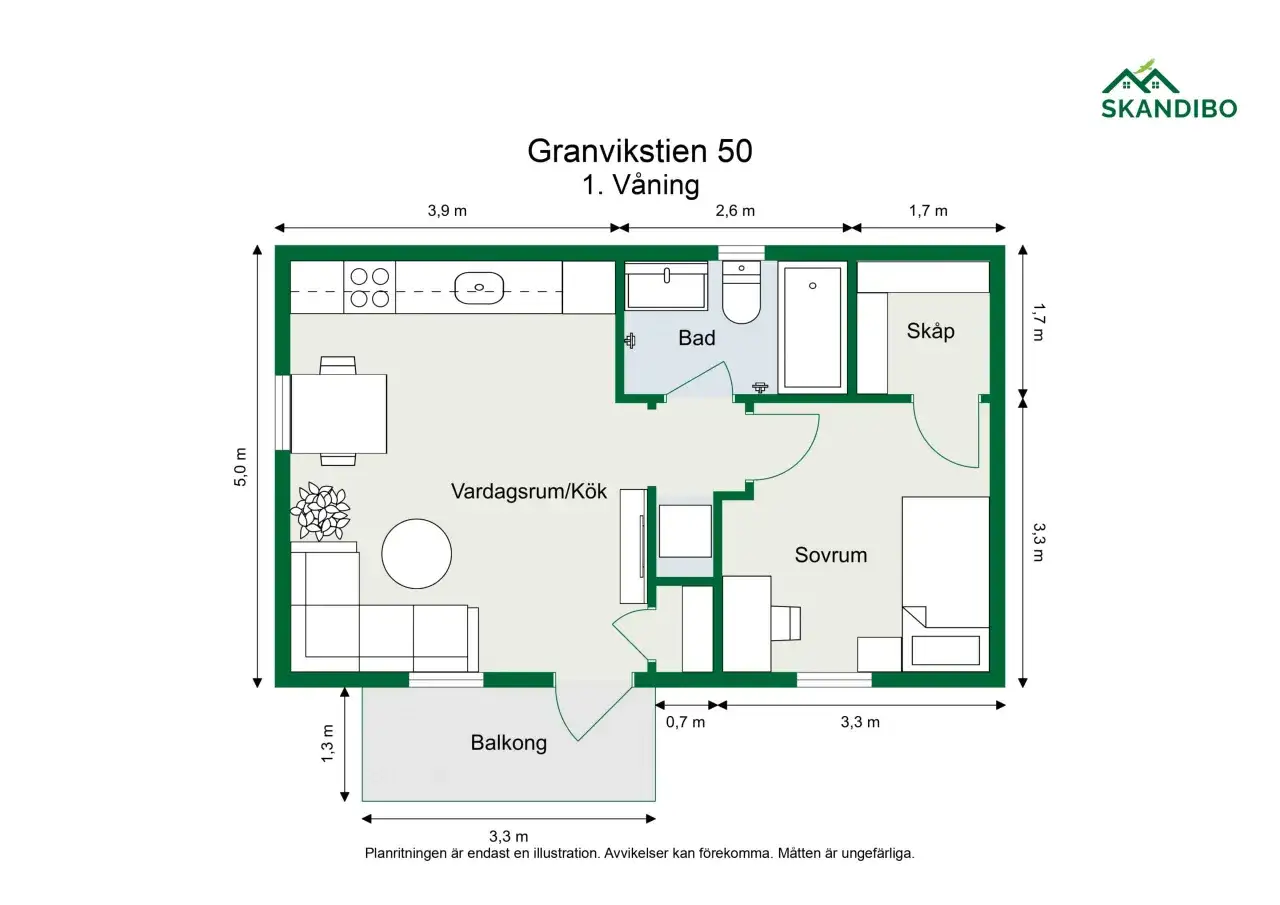

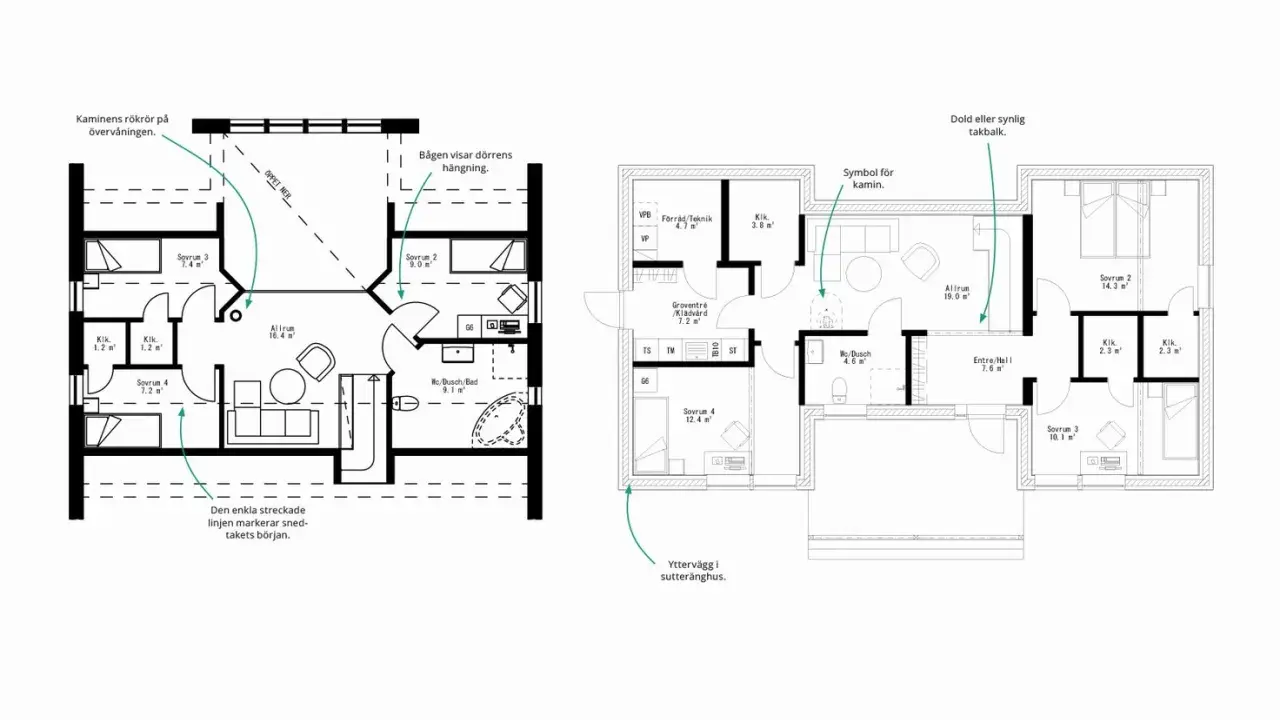

Dörrens öppningsbåge är särskilt användbar när du planerar möblering. Den visar dock inte alltid exakt hur mycket plats du behöver i praktiken. Karm, handtag och väggtjocklek påverkar också passagen. Vid tillgänglighetsanpassning bör du därför utgå från måttsatta passager och vändytor, inte bara från själva symbolen.
En vanlig missuppfattning är att en tjockare vägg automatiskt är bärande. Det kan stämma, men väggens funktion avgörs av byggnadens konstruktion, inte enbart av hur den är ritad. Inför en rivning behöver du kontrollera konstruktionsritning, bjälklagsriktning och installationer.
Så tolkas symboler i kök, badrum och installationer
I kök och badrum blandas möbelsymboler med tekniska beteckningar. De hjälper dig att se om en planlösning fungerar på papper, men de säger inte alltid något om produktens exakta modell eller anslutning. Det är en viktig skillnad när en renovering ska beställas.
| Beteckning | Vanlig tolkning | Praktisk betydelse |
|---|---|---|
| K | Kyl | Kontrollera dörrens öppningsriktning och ventilationsutrymme. |
| F | Frys | Placeringen påverkar både arbetsflöde och elanslutning. |
| K/F | Kyl och frys i samma enhet eller kombination | Den verkliga bredden måste bekräftas i köksritningen. |
| DM | Diskmaskin | Kräver plats för lucka, vatten, avlopp och el. |
| U | Ugn | Kan vara under bänk eller placerad i högskåp. |
| TM | Tvättmaskin | Placeringen behöver stämma med vatten, avlopp och el. |
| WC och tvättställ | Toalett och handfat | Symbolerna visar placering, men inte automatiskt tillräckliga fria ytor. |
| Badkar eller dusch | Fast badrumsinredning | Kontrollera fall mot golvbrunn, dörrslagning och åtkomlighet. |
Eluttag, strömbrytare, radiatorer, golvbrunnar och ventilationsdon ritas ofta med små symboler eller bokstavskoder. Där varierar utförandet mest mellan olika ritningar. Jag rekommenderar att du skiljer på arkitektens planritning och separata el-, VVS- eller ventilationsritningar. Den första ger överblick, medan de senare behövs för teknisk placering.
Möbler på ritningen är inte alltid ett löfte om att allt får plats med god marginal. De kan vara inlagda för att visa tänkt användning. Mät därför särskilt runt köksöar, toaletter, duschar och matbord. Det är ofta där en till synes rymlig planlösning blir trång i vardagen.
Mått, skala och nivåer avgör om ritningen går att använda
Skalan gör ritningen mätbar, men angivna mått går alltid före att lägga en linjal mot papperet. I en ritning i skala 1:100 motsvarar 1 centimeter 1 meter. I skala 1:50 motsvarar samma centimeter 0,5 meter, och i skala 1:200 motsvarar den 2 meter.
Digitala PDF-filer kan dessutom vara förstoringar eller utskrifter som inte längre håller rätt fysisk skala. Använd därför skalstocken och de utsatta måtten som kontroll. Om ett mått och den visuella proportionen inte stämmer, lita på måttet och be om en ny ritningsfil vid behov.
Läs måtten i rätt ordning
- Börja med byggnadens totala yttermått.
- Kontrollera därefter huvudmåtten mellan väggar.
- Läs sedan dörr- och fönstermått samt nischer.
- Jämför slutligen måtten med möbler och fast inredning.
Vid dörrar och fönster kan ritningen visa ett så kallat ställmått eller öppningsmått. Det är inte alltid samma sak som produktens karmyttermått. Den skillnaden kan bli dyr om du beställer ett fönster enbart utifrån en snabb avläsning av planritningen.
Nivåer kan anges som plushöjder, ibland med förkortningen FG för färdigt golv. De blir viktiga vid tillbyggnad, entréer, uteplatser och nivåskillnader mellan rum. En planritning visar alltså inte bara var väggarna står, utan kan också ge ledtrådar om hur huset möter marken.
Så använder du symbolerna vid renovering och bygglov
Vid en mindre renovering räcker det ofta att läsa planlösningen, kontrollera måtten och förstå vilka installationer som påverkas. Vid en tillbyggnad eller större ombyggnad måste ritningen dessutom tydligt visa vad som är befintligt och vad som förändras.
Skilj på befintligt, nytt och rivet
Olika projekt använder olika färger, linjetyper eller skrafferingar för nya och befintliga delar. Därför ska du inte anta att rött alltid betyder nytt eller att streckad linje alltid betyder rivning. Följ den aktuella ritningens teckenförklaring.
En bygglovsritning för ett bostadshus brukar behöva visa planlösning, rumsfunktioner, utvändiga mått samt placering av fönster och dörrar. Entréplanet kan också behöva redovisa tillgänglighet, exempelvis tillräckliga passager och möjlighet att vända med rullstol. Kommunen avgör i det enskilda ärendet vilka handlingar som krävs, så en generell ritningsmall är inte en garanti för en komplett ansökan.
Läs också: Knarrande parkettgolv - Få tyst på knarret permanent!
När planritningen inte räcker
En symbol kan visa att det finns en vägg, men inte om den innehåller en bärande balk. Den kan visa ett handfat, men inte om avloppet ligger på rätt höjd eller om tätskiktet är korrekt utfört. För sådana frågor behöver du konstruktions-, VVS- eller elunderlag och ibland en kontroll på plats.
Jag brukar också jämföra ritningen med verkligheten innan jag beställer material. Äldre bostäder kan ha byggts om utan att alla ändringar har förts in. Skillnaden mellan en gammal ritning och den faktiska byggnaden är en av de vanligaste orsakerna till överraskningar under renovering.
Vanliga feltolkningar som leder till fel beslut
- En båge vid dörren visar öppningsriktning, men inte automatiskt tillräcklig möbleringsyta.
- En tjock vägg är inte ensam ett bevis på att väggen är bärande.
- Inritade möbler kan vara illustrativa och behöver inte ingå i bostaden.
- En symbol för köksutrustning visar placering, men inte alltid exakt bredd eller anslutningskrav.
- En färgmarkering har bara betydelse om den förklaras i ritningens legend.
- En uppmätt yta är inte automatiskt samma sak som boarea eller annan officiell area.
Det sista misstaget är särskilt vanligt vid bostadsköp. En planritning kan ge en bra bild av dispositionen, men areauppgifter bör kontrolleras mot den area som faktiskt används i försäljningen eller i annan dokumentation. Små skillnader i väggplacering och mätmetod kan påverka resultatet.
En snabb kontroll innan du litar på planritningen
Innan jag använder en ritning som beslutsunderlag går jag igenom fem punkter. Först kontrollerar jag version, datum och skala. Sedan läser jag teckenförklaringen, granskar dörrarnas öppningsriktning och markerar alla installationer som kan påverkas av ändringen.
- Stämmer ritningen med den faktiska bostaden?
- Är alla berörda mått utsatta?
- Finns det plats för att öppna dörrar och använda inredningen?
- Behöver en konstruktör, installatör eller kommunen kontrollera ändringen?
- Är det tydligt vad som ska rivas, byggas nytt eller behållas?
När symbolerna läses tillsammans med mått, skala och teckenförklaring blir planritningen ett praktiskt beslutsunderlag, inte bara en bild av bostaden. Det är den säkraste vägen till färre missförstånd mellan husägare, hantverkare och kommunen.
