När en luft/vattenvärmepump börjar bete sig ojämnt handlar det ofta om något ganska jordnära: flöde, isbildning, larm i styrningen eller en installation som inte ger systemet rätt förutsättningar. Här går jag igenom hur man skiljer ett normalt driftsteg från ett verkligt fel, vilka kontroller som brukar lösa problemet snabbt och när det är klokt att lämna över till service. Fokus ligger på praktisk felsökning i svenska villor och på sådant som faktiskt påverkar värme, varmvatten och driftstabilitet.
Det här behöver du kontrollera först
- Flöde och cirkulation är den vanligaste orsaken till svag värme och återkommande larm.
- Is, snö och kondensvatten kan stoppa driften vintertid om avrinningen inte är rätt byggd.
- Rött larm i displayen betyder att styrningen redan försöker tala om vad som är fel.
- En S2125 behöver fri luft runt sig: ungefär 350-500 mm till vägg, minst 1 000 mm ovanför och framför.
- Fasfel, kommunikationsfel och hetgaslarm ska inte jagas med upprepade omstarter, utan följas upp av installatör.
Det som oftast ligger bakom ett krånglande system
Jag brukar börja med en ganska enkel fråga: händer felet bara när det är kallt ute, eller även vid plusgrader? Om svaret är att problemet kommer när vädret slår om, pekar det oftare mot avfrostning, kondensvatten eller för dåligt flöde än mot ett rent elektronikfel. I en S2125 är det dessutom lätt att missta ett systemproblem för ett fel i själva utedelen.
De vanligaste symtomen går att läsa ganska tydligt om man tittar på helheten, inte bara på displayen.
| Symtom | Trolig orsak | Vad jag kollar först |
|---|---|---|
| Värmen räcker inte trots att pumpen går | För lågt flöde, stängda termostater eller smutsigt filter | Cirkulation, smutsfilter och om några slingor är strypta |
| Driften stannar när det blir kallt ute | Avfrostningsproblem eller is som stör luftflödet | Isbildning, kondensavlopp och fri luft runt utedelen |
| Displayen visar larm och pumpen stannar | Sensorfel, kommunikationsfel eller fasproblem | Exakt larmkod, om felet återkommer och om omstart hjälper |
| Det låter mer än vanligt | Vindpåverkan, vibrationer, is eller lös montering | Placering, markstativ, snölast och om något ligger emot kåpan |
Min erfarenhet är att man sparar mest tid om man tänker i tre spår: flöde, avrinning och styrning. Nästa steg är därför inte att gissa, utan att kontrollera det som går att se direkt på plats.
Så felsöker jag steg för steg innan jag ringer service
De första kontrollerna brukar ta 10-20 minuter och kräver sällan mer än lite lugn och en ficklampa. På en S-serie är det extra hjälpsamt att läsa av status och larm ordentligt, eftersom systemet ofta ger en tydlig ledtråd direkt i displayen.
- Läs av exakt larm eller meddelande. Skriv ner koden, klockslaget och om felet uppstod vid värmedrift, varmvatten eller avfrostning.
- Titta på statuslampan. Vitt brukar betyda normal drift, blinkande vitt en notis, rött aktivt larm, gult nödläge och blått att systemet är avstängt.
- Kontrollera driftsläget. Se att anläggningen faktiskt är satt att värma, inte bara gå i något sparläge eller tillfälligt spärrat läge.
- Se över cirkulationen. Om alla termostater står nästan stängda, eller om slingor i golvvärmen är strypta, kan pumpen få för litet flöde.
- Känn efter om värmen verkligen lämnar systemet. Ljumma rör, ojämn temperatur mellan framledning och retur eller mycket snabb av- och pågång tyder ofta på begränsat flöde.
- Gör högst en kontrollerad omstart. Om felet ser ut som en tillfällig störning kan en omstart vara rimlig, men upprepade reset-försök döljer bara mönstret.
Om du har en VVM S320 eller SMO S40 är alarmloggen också värd att titta i, eftersom den sparar de senaste larmen och ofta visar om det är samma fel som kommer tillbaka. Det är just återkomsten som är intressant, för en engångsstörning betyder något helt annat än ett fel som upprepas varje kväll.
Is, avfrostning och kondensvatten förklarar fler stopp än många tror
Läs också: El-element kallt? Felsök själv - Snabbt & säkert!

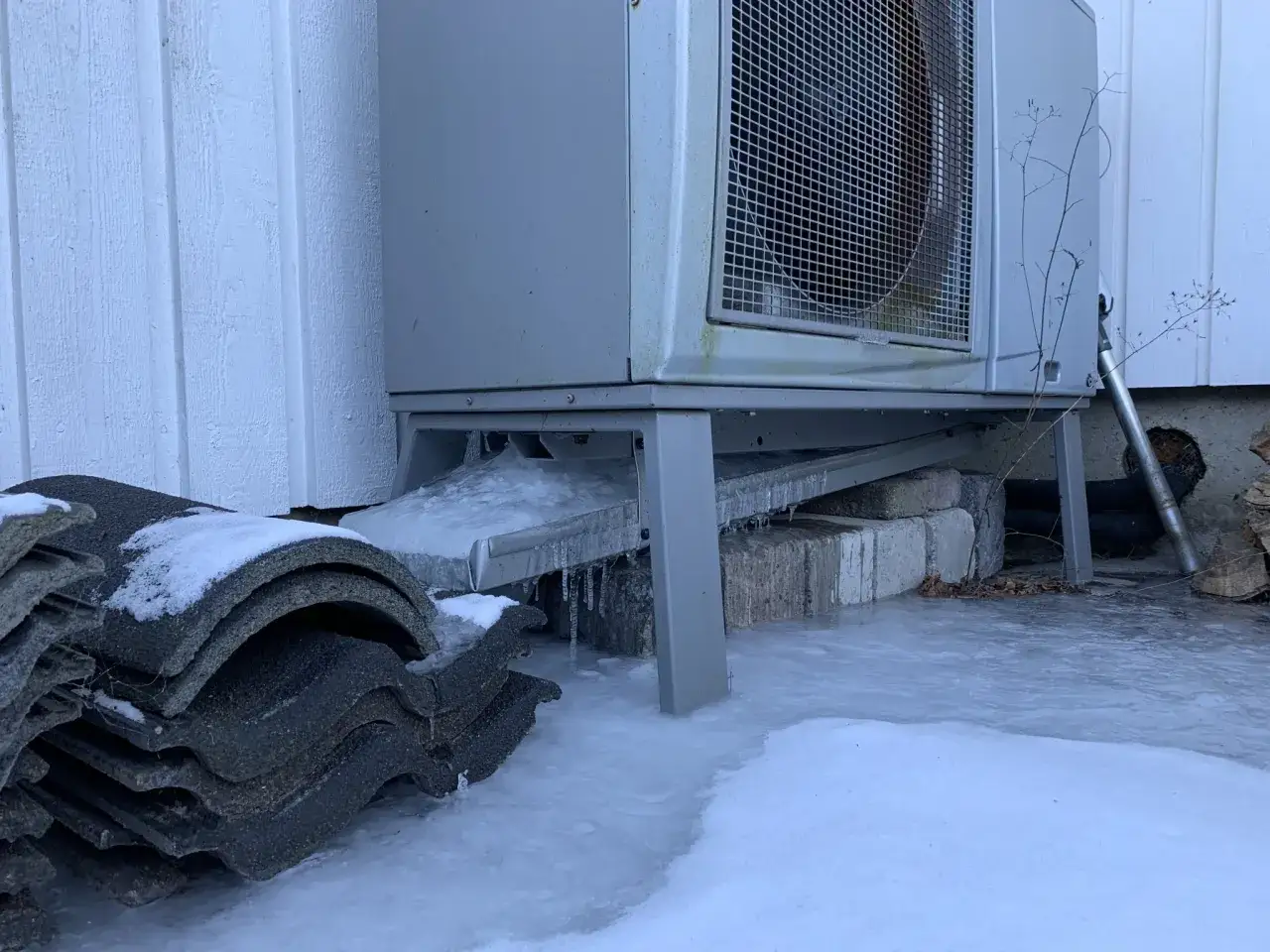

En luft/vattenvärmepump arbetar alltid med kyla på utsidan, och därför är lite rimfrost inte i sig ett fel. Problemet börjar när avfrostningen inte hinner göra sitt jobb, eller när kondensvattnet inte leds bort som det ska. Då kan is byggas upp under eller runt utedelen och till slut påverka både ljudnivå och drift.
NIBE anger att ett kondensvattenkit, KVR 11 för S2125, är avsett att samla upp och leda bort större delen av vattnet från utedelen. Värmekabeln i kittet slår till automatiskt när utetemperaturen går under 1,5 °C och slår ifrån när den stiger över 2 °C. Det är en liten detalj, men i praktiken är det just sådana detaljer som avgör om anläggningen fungerar smidigt en hel vinter.
- Vatten som blir stående under pumpen är en varningssignal, inte kosmetik.
- Snö från tak kan kräva ett skydd ovanför utedelen om lasten riskerar att falla rakt ner.
- Vind som träffar för hårt kan försämra avfrostningen och göra att pumpen tappar effekt.
- Inbyggnad eller tät kapsling låter ofta snyggt, men den typen av lösning kan minska verkningsgraden mer än många tror.
NIBE:s installationsunderlag anger också att S2125 bör ha ungefär 350-500 mm till vägg, minst 1 000 mm fritt ovanför och minst 1 000 mm framför för service. Det låter generöst, men det är just den fria luften som gör att avfrostning och luftgenomströmning fungerar som tänkt.
Om jag ser isproblem i praktiken tittar jag därför inte bara på själva isen. Jag tittar på lutningen på avrinningen, på hur vinden slår mot utedelen och på om något faktiskt hindrar att smältvattnet kommer bort. Det leder oss rakt in i larmen, där systemet brukar tala om exakt vad det inte klarar av.
Så läser du larm och statuslampan
På en modern S-serie är larmet inte bara ett stoppmeddelande, utan en ganska tydlig vägledning om vart felet sitter. Det viktiga är att inte stanna vid orden i displayen, utan att förstå vad de brukar peka mot. Jag brukar läsa larm i tre kategorier: temperatur och flöde, kommunikation och givare samt el och fas.
| Larm eller indikation | Vad det oftast betyder | Min första åtgärd |
|---|---|---|
| Rött sken i statuslampan | Ett aktivt larm finns och systemet vill visa åtgärder på displayen | Läs koden, notera tiden och kontrollera om larmet återkommer direkt |
| Hetgaslarm | Kompressorn har blivit för varm och stannat | Kolla flöde, strypningar och om utedelen kan andas fritt |
| Högt kondensorut | Temperaturen i kondensorutgången har blivit för hög | Misstänk dåligt flöde eller att värmen inte kan lämna systemet |
| Låg avfrostningstemperatur | Avfrostningsvärdet har sjunkit för långt och kompressorn stoppas | Kontrollera is, luftvägar och kondensavrinning |
| Kommunikationsfel mot kort | Styrningen tappar kontakt med en kortmodul eller tillbehör | En enda omstart kan vara rimlig, men återkommande fel kräver service |
| Fas saknas | En fas har försvunnit eller varit borta kortvarigt | Ta in behörig installatör eller elektriker direkt |
I NIBE:s versionshistorik för S-serien framgår också att vissa falska larm har rättats i senare mjukvara, bland annat ett återkommande sensorlarm relaterat till BP8 på S2125. Det betyder inte att varje larm är mjukvarubuggen från början, men det är en bra påminnelse om att en gammal programversion faktiskt kan skapa onödiga störningar.
På nyare S-serievisningar visas dessutom ofta orsaken till att värmepumpen blockeras direkt i menyn för driftinformation. Det är en liten detalj som gör stor skillnad, eftersom den kan skilja ett tillfälligt avbrott från ett återkommande tekniskt fel på några sekunder.
När installationen begränsar effekten
Det som ser ut som ett pumpfel är ofta ett installationsfel som blivit synligt först när vädret blir tufft. Här är jag ganska rak: om systemet är dimensionerat för snålt, eller om för många delar stryper flödet, får även en bra värmepump kämpa i motvind.
För S2125-8 anger NIBE ett minsta systemflöde på 0,32 l/s och minsta rördimension på DN25, alltså 28 mm, vid 100 procent pumphastighet. Det är inte siffror man ska memorera för sportens skull, men de är viktiga eftersom de visar att pumpen behöver ett riktigt flöde för att avfrosta och leverera värme utan onödiga stopp.
- Smutsfiltret måste finnas och vara rent. NIBE:s installationsunderlag anger mutasihte som obligatorisk, eftersom den skyddar värmeväxlarna.
- Termostater får inte strypa allt flöde. I ett system med många termostater kan en bufferttank eller öppnare fördelning behövas för att hålla cirkulationen uppe.
- Utedelen ska stå rätt. För nära vägg, för instängt eller i hård vind kan både ljud och avfrostning bli sämre.
- Utomhusgivaren ska sitta rätt. Om den hamnar i sol eller fel väderstreck kan styrningen tro att det är varmare än det faktiskt är.
- Condensvattnet måste kunna rinna bort hela vägen. KVR-lösningen är byggd för just det, och den ska luta mot en frostskyddad uppsamlingspunkt.
Jag brukar också se problem när någon har byggt in utedelen för prydlighetens skull. Det ser färdigt ut på bild, men en inbyggnad som hindrar luftflödet eller släpper ner snö och vatten på fel plats kan kosta mer i drift än den sparar i estetik.
Om värmen är ojämn mellan olika rum, men pumpen i sig verkar gå normalt, är det alltså inte säkert att kompressorn är boven. I många fall är det snarare hydroniken, alltså hela vattenkretsen, som inte ger pumpen de arbetsvillkor den behöver.
Det här säger mig att det är dags att ta in service
Det finns en tydlig gräns mellan användbar felsökning och sådant som ska hanteras av en fackperson. Jag skulle inte fortsätta återställa en anläggning som ger samma larm om och om igen, särskilt inte om larmet rör fas, kompressor, kommunikation eller hetgas. Då är risken större att man bara maskerar symtomet än att man faktiskt löser orsaken.
När jag ringer service vill jag ha med fyra saker direkt: larmkod, exakt tidpunkt, utomhustemperatur och driftläge. Har du en S-serie med uppkoppling är en skärmbild från appen eller displayen också värdefull. Ju bättre underlag man lämnar, desto mindre tid går åt till provkörning och gissningar på plats.
Det är också här mjukvara kan spela roll. I vissa fall har NIBE rättat fel i senare versioner som påverkat larmhantering, givare eller kommunikation. Om systemet återkommer till samma problem trots att flöde, avrinning och grundinställningar ser bra ut, är en uppdatering eller en djupare kontroll av styrningen ofta mer relevant än att byta slumpmässiga komponenter.
Om jag bara skulle ge ett råd att bära med sig är det detta: börja med det enkla, men underskatta inte installationen. De flesta återkommande problemen visar sig vara tydliga när man väl tittar på flödet, isbildningen och larmloggen i rätt ordning, och just där brukar den snabbaste lösningen också finnas.
